Порошковые огнетушители используются в качестве первичного средства
тушения загорания пожаров класса А (твердых веществ), В (жидких веществ),
С (газообразных веществ) и электроустановок, находящихся под напряжением
до 1000 В.
Огнетушители не предназначены для тушения загораний
щелочных и щелочноземельных металлов и других материалов, горение которых
может происходить без доступа воздуха.
Порошковые огнетушители можно
разделить на закачные и газогенераторные.

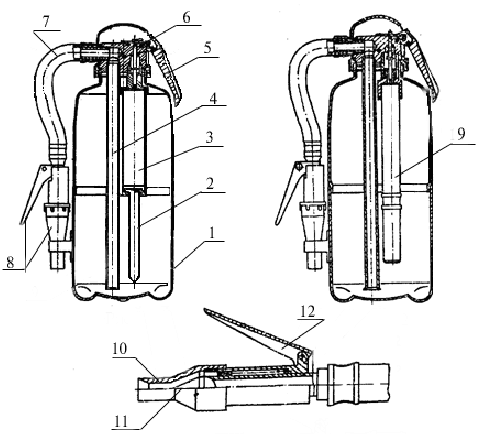

Огнетушитель состоит из корпуса 1, наполненного
огнетушащим порошком. На горловине корпуса посредством накидной гайки
закреплена головка 6 с бойком. На головку установлен:
источник газа — ИХГ поз. 2 (или газогенератор ГГУ
поз. 9), сифонная трубка 4,
рукоятка запуска 5. Огнетушитель оснащен гибким рукавом
7, пистолетом-распылителем 8, который
состоит из ручки 12с подвижным подпружиненным штуцером,
рассекателя 11 и сопла 10.
Принцип действия
Принцип действия огнетушителя основан на использовании энергии сжатого
газа для аэрирования и выброса огнетушащего порошка.
Для приведения огнетушителя в действие необходимо:
- Выдернуть опломбированную чеку.
- Отвести вверх рукоятку запуска 5 (при этом боек
приводит в действие источник газа 3 или
9, в результате чего рабочий газ через газоотводную
трубку 2, при использовании ИХГ, или отверстия в
корпусе 9 газогенератора ГГУ аэрирует порошок и создает
внутри корпуса огнетушителя требуемое избыточное давление).
- Нажать кистью руки на ручку 12
пистолета-распылителя 8 (при этом огнетушащий порошок
через гибкий рукав 7 и пистолет-распылитель подается на
очаг пожара).
Тушение необходимо производить с наветренной стороны с расстояния не
менее 3–4 метра.
После окончания тушения необходимо нажать на
ручку 3 и выбросить остаток порошка.
Техническое обслуживание огнетушителей
- Заряженные огнетушители при хранении и транспортировании могут
находиться как в вертикальном, так и в горизонтальном положении.
- Один раз в четыре года необходимо производить освидетельствование
огнетушителя.
- Перезарядка, ремонт и освидетельствование огнетушителей должны
производиться в специализированных организациях.
Огнетушители с баллонами сжатого газа ОП–5(б) и
ОП–10(б)
Рисунок 2. Устройство
огнетушителя ОП–5(б).
1 — корпус
2 —
газовый баллончик
3 — рычаг запорно-пускового
устройства
4 — сифонная трубка
5 — трубка
подвода рабочего газа в нижнюю часть корпуса
огнетушителя
6 — шланг
8 — насадка
(ствола)
9 — заряд порошка
Принцип действия
Работа огнетушителя основана на вытеснении огнетушащего порошкового
состава под действием избыточного давления, создаваемого рабочим
газом.
В качестве рабочего газа используется двуокись углерода. В
огнетушителях ОП–5(б) вместимость баллончика для рабочего газа составляет
0,175 л, в ОП–10(б) – 0,350 л. Длина порошковой струи, при этом,
составляет 3,5 и 4,5 м, соответственно.
Для приведения огнетушителя в действие необходимо:
- Выдернуть опломбированную чеку 10.
- Отвести вверх рукоятку запуска 3 (при этом боек
приводит в действие источник газа 2, в результате чего
рабочий газ через газоотводную трубку 5 аэрирует
порошок и создает внутри корпуса огнетушителя требуемое избыточное
давление).
- Нажать кистью руки на ручку 7 насадки
8.
Эксплуатация и техническое обслуживание огнетушителей
- Оба типа огнетушителей допускают до 5 срабатываний при
прерывистой подаче порошка. Максимальная продолжительность действия
огнетушителей при прерывистой подаче порошка составляет 120 с.
- Средний срок службы огнетушителей 10 лет.
- Техническое обслуживание производится 1 раз в два года.
Огнетушители порошковые закачные ОП–1(з) и ОП–2(з)

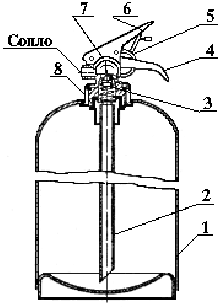

Рисунок 3. Устройство
огнетушителя ОП–5(з).
1 — корпус
2 —
трубка
3 — рычаг клапан
4 — ручка для
переноски
5 — чека
6 — ручка
запуска
7 — индикатор давления
Принцип действия
Принцип действия огнетушителя основан на использовании энергии сжатого
газа (воздуха кл. 5 ГОСТ 17433) для выброса огнетушащего
порошка.
Для приведения огнетушителя в действие необходимо:
- Проверить наличие рабочего давления в корпусе по индикатору
7.
- За ручку 4 поднести огнетушитель к месту пожара с
наветренной стороны на расстояние не менее 3–4 м.
- Выдернуть чеку 5 и направить сопло головки
8 на очаг пожара.
- Нажать на ручку запуска 6.
После окончания тушения необходимо нажать на ручку запуска и выбросить
остаток порошка, при этом сопло головки должно быть направлено в сторону
от себя.
Эксплуатация и техническое обслуживание огнетушителей
- Один раз в квартал необходимо проверять по индикатору соответствие
величины рабочего давления газа в корпусе огнетушителя его
установленному значению. Стрелка индикатора должна находиться в зеленом
секторе шкалы.
- Один раз в год необходимо производить техническое
освидетельствование огнетушителей на зарядных станциях с отметкой о
результатах освидетельствования в паспорте (журнале).
Огнетушители переносные порошковые ОП–5(з) и ОП–10(з)
В зависимости от типа порошка огнетушители предназначены для тушения
пожаров следующих классов:
- ПСБ-3 — классы В, С и Е;
- П-2АП — классы А, В, С и Е;
- ПХК — классы В, С, Д и Е;
- Пирант — классы А, В, С и Е.
Рисунок 4. Устройство
огнетушителей ОП–5(з) и
ОП–10(з).
1 — корпус
2 — заряд
3 — сифонная
трубка
4 — пространство для рабочего (вытесняющего)
газа
5 — манометр
6 — ручка для
переноски
7 — головка с рычагом
7 — шланг с
насадком
Для приведения огнетушителя в действие необходимо:
- Сорвать чеку 9 (пломбу).
- Резко нажать на рычаг 7 и быстро отпустить.
- Через 5 с нажать на рычаг 7,
направив струю порошка на огонь.
Эксплуатация и техническое обслуживание огнетушителей
- Проверка давления рабочего газа — один раз в год;
- Проверка состояния огнетушащего порошка — один раз в пять лет;
- Переосвидетельствование баллона — через 5 лет.
Проверка давления газа производится визуально по индикатору (манометру)
5. Стрелка индикатора должна быть в зеленом секторе.
Огнетушитель порошковый передвижной ОП-50(з)-10А
В зависимости от типа порошка огнетушители предназначены для тушения
пожаров следующих классов:
- ПСБ-3 — классы В, С и Е;
- ПФ — классы А, В, С и Е;
- ПХК — классы В, С, Д и Е;
- Пирант — классы А, В, С и Е.
Принцип действия
Огнетушитель порошковый закачной ОП-50(з) состоит из (рис. 5):
герметичного корпуса 1, в горловине которого гайкой закреплена головка 3
запорно-пускового устройства с сифонной трубкой. На головке в кронштейне
закреплена рукоятка 4 с эксцентричной поверхностью, воздействующая при ее
повороте на шток и обеспечивающая открытие клапана запорно-пускового
устройства. При этом под действием сжатого газа газопорошковая смесь
выбрасывается через сифонную трубку, канал в горловине, шланг 2 с насадком
на конце в виде расширяющейся струи на очаг пожара. Для прекращения
истечения порошка рукоятку 4 следует повернуть в исходное положение. От
случайного включения рукоятка удерживается чекой

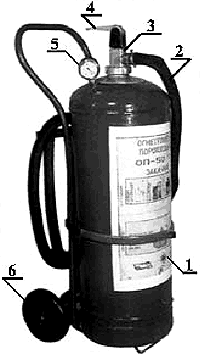

Рисунок 5. Устройство
огнетушителя
ОП–50(з).
1 — корпус
2 — шланг
3 — головка
запорно-пускового
устройства
4 — рукоятка
5 — манометр
Для приведения огнетушителя в действие необходимо:
- Подвести огнетушитель к месту загорания на расстояние 3-5 м (в
зависимости от размеров очага пожара и тепловыделения).
- Выдернуть чеку.
- Развернуть шланг и направить насадок на горящую поверхность. Следует
помнить, что при включении огнетушителя на его корпус и насадок
действует реактивная сила до 30 кгс.
- Повернуть рукоятку 4 запорно-пускового устройства
на 180° до фиксированного положения.
Эксплуатация и техническое обслуживание огнетушителей
- Проверка давления рабочего газа — один раз в год;
- Проверка состояния огнетушащего порошка — один раз в пять лет;
- Переосвидетельствование баллона — через 5 лет.
Проверка давления газа производится визуально по индикатору (манометру)
5. Стрелка индикатора должна быть в зеленом секторе.
Огнетушитель порошковый ОП-100.01
В зависимости от типа порошка огнетушители предназначены для тушения
пожаров следующих классов:
- ПСБ-3 — классы В, С и Е;
- П-2АП — пожары классов А, В, С и Е.
- Пирант-АН — пожары классов А, В, С и Е.

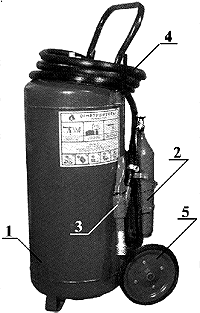

Рисунок 6. Устройство
огнетушителя
ОП–100(з).
1 — корпус
2 — баллон для
рабочего газа
3 — выпускной клапан с
насадком
4 — шланг
5 — устройство для
перемещения (колеса)
Баллон с рабочим газом 2 имеет запорную
головку
вентильного или рычажного типа.
Принцип действия
Принцип работы огнетушителя основан на создании избыточного давления
в корпусе огнетушителя углекислотой, которая подается из баллона
с рабочим газом. Под этим давлением порошок поступает
к выпускному клапану и через насадок при открывании выпускного
клапана выбрасывается на очаг пожара.
В случае повышения давления
воздуха в сосуде при закрытом выпускном клапане до 1,5 МПа
(15 кгс/см2) сбрасывание давления будет происходить через
предохранительный клапан, установленный на крышке сосуда.
Для приведения огнетушителя в действие необходимо:
- Подвести огнетушитель к очагу загорания (на расстояние 5-10 м
от очага) и установить его в вертикальное положение.
- Снять выпускной клапан и размотать шланг. Убедиться в отсутствии на
шланге перегибов и скручиваний.
- Сорвать пломбу и повернуть рычаг запорной головки баллона с рабочим
газом 2 до отказа (открыть вентиль баллона).
- Через 3-5 с начать тушение, открыв выпускной клапан, с ближнего
края очага пожара.
Подача порошка прекращается закрытием выпускного клапана.
Собурь С.В. «Огнетушители». Справочник.
